Характеристики
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ МУЛЬТИМЕТРА
при температуре воздуха 23℃±5℃ и относительной влажности менее 75%.
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
200мВ, 2В, 20В, 200В, 500В ±0,5%показ.±2
Сопротивление: 1 МОм
ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 300В (действующее значение)
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
200В, 300В (40Гц-400Гц) ±2,0%показ.±5
Сопротивление: 450 кОм
ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 300В (действующее значение)
СОПРОТИВЛЕНИЕ:
200Ом,2000Ом,20кОм,200кОм,2000кОм ±1,5%показ.±4
ПОСТОЯННЫЙ ТОК:
2000мкА, 20мА, 200мА ±2,0%показ. ±2
ЗАЩИТА ОТ ПЕРЕГРУЗКИ: предохранитель 200мА/250В
ТЕСТ ДИОДОВ
Тестовый ток: 1,6мА макс.
Тестовое напряжение: 3,2В макс.
ТЕСТ БАТАРЕИ
Диапазон: 9В.
Тестовый ток: 6мА.
ПОЛРЯДОК РАБОТЫ DT-101:
Предупреждение: входное напряжение не должно превышать указанных значений. Это необходимо для предотвращения поломки во внутренних цепях прибора.
Переключатель диапазонов измерений позволяет выбрать наиболее подходящий диапазон перед тестированием.
ИЗМЕРЕНИЕ ПОСТ. НАПРЯЖЕНИЯ DT-101
Установить переключатель режимов и диапазонов измерений в желаемое положение DCV и подключить тестовые провода к источнику или нагрузке измерения, если диапазон измерения заранее неизвестен.
Установить переключатель диапазонов измерений в максимальное положение.
ИЗМЕРЕНИЕ ПЕРЕМ. НАПРЯЖЕНИЯ с помощью мультиметра DT-101
Установить переключатель режимов и диапазонов измерения в желаемое положение ACV и подключить тестовые провода к источнику или нагрузке.
ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА
Установить переключатель режимов и диапазонов в положение измерения постоянного тока DCA. Подсоединить тестовые провода к электроцепи.
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
Установить переключатель режимов и диапазонов в положение измерения сопротивления. Если измеряемое сопротивление подключено к цепи, выключить питание и разрядить все конденсаторы перед измерением.
ТЕСТ ДИОДОВ
Установить переключатель режимов и диапазонов в положение 2кОм/тест диодов, подключить тестовые провода к диоду. Подсоединить провод красного цвета к положительному контакту диода, а провод черного цвета – к отрицательному контакту диода.
ТЕСТ БАТАРЕИ
Установить переключатель режимов и диапазонов в режим тестирования батареи BATT.
Подсоединить тестовые провода к контактам батареи. Проверить показания и определить состояние батареи.
ОБСЛУЖИВАНИЕ ВНИМАНИЕ мультиметра DT-101:
Разрядить цепи во избежание удара электрическим током.
Предохранитель выходит из строя в основном по причине ошибок, допущенных оператором. Если на экране прибора отображается «BAT», элемент питания требует замены.

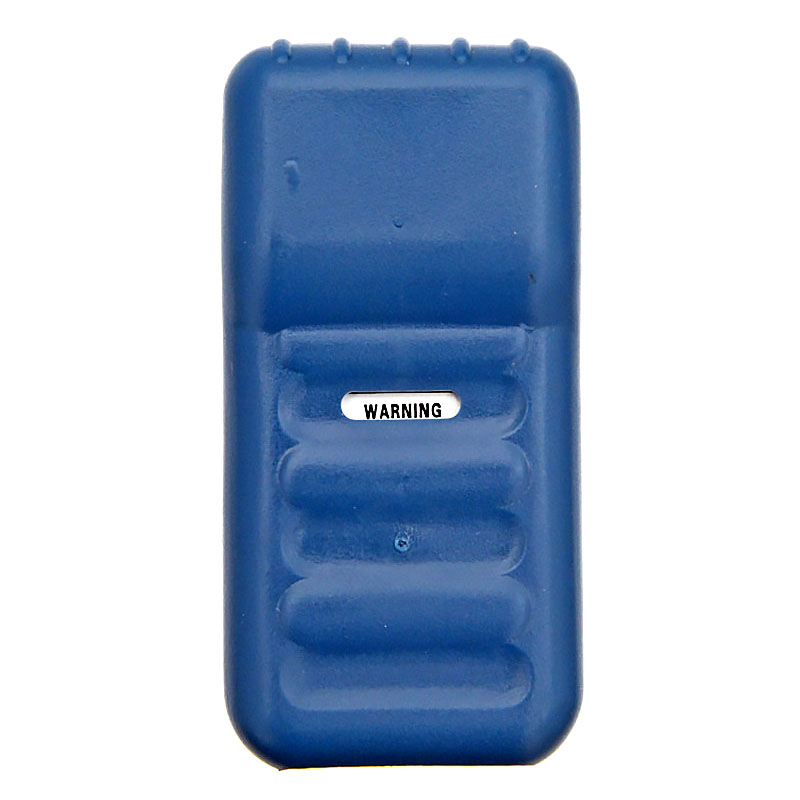

Для замены элемента питания открутить винт в нижней части корпуса, извлечь разряженный элемент питания, заменить его новым. При установке соблюдать полярность подключения.
Для замены предохранителя (200мА/250В) открутить винт в нижней части корпуса, извлечь прежний предохранитель и установить новый.

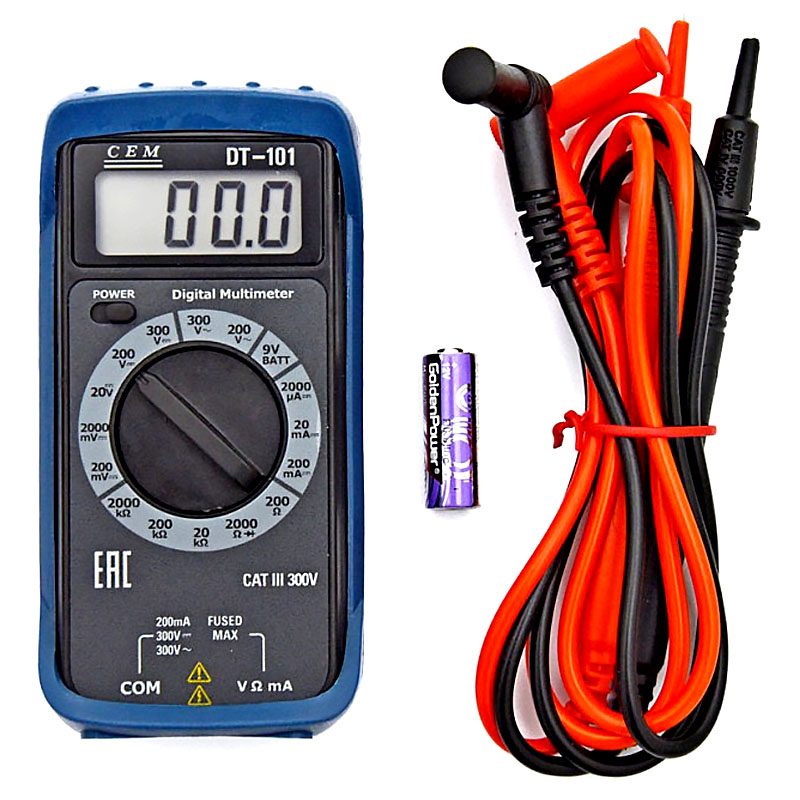

Комплект поставки: прибор, щупы, руководство пользователя, элемент питания 9 В типа Крона.
