Описание
Основные характеристики:

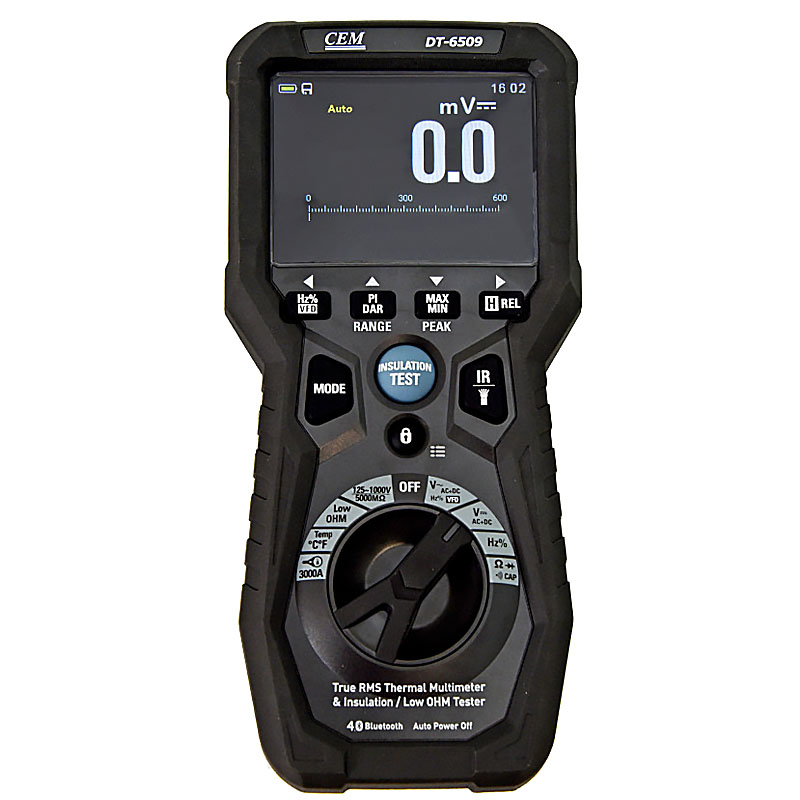

- 3,5" цветной TFT ЖК-дисплей с 6000 отсчетами

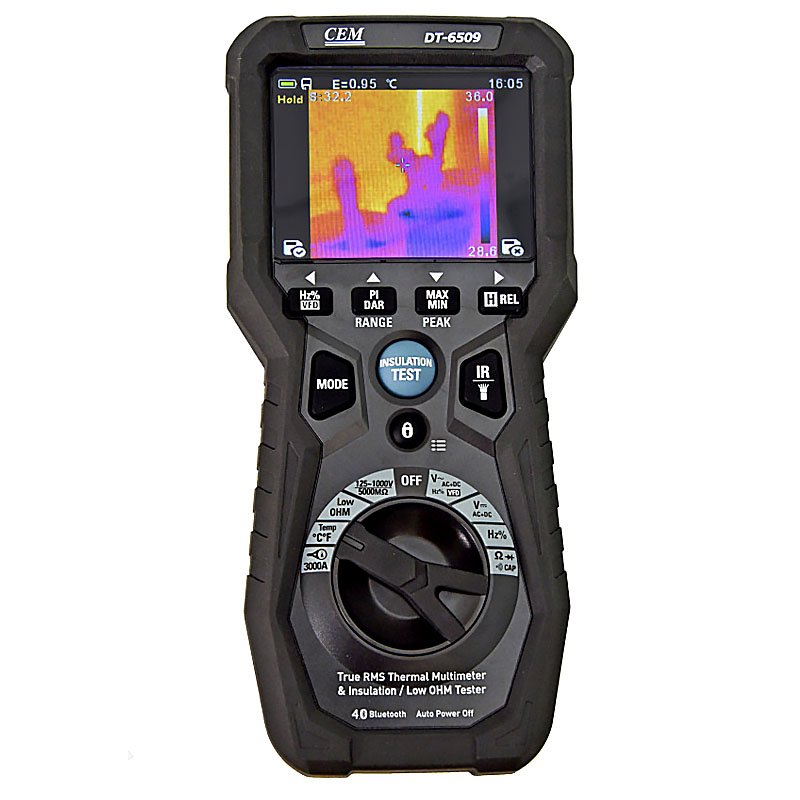

- Встроенный тепловизор с центральным перекрестием и измерения температуры горячей и холодной точек
- Высокая частота кадров тепловизора 50Гц
- Напряжение DC
- Напряжение AC.AC+DC TRMS
- Низкое сопротивление
- Гибкий токоизмерительный щуп
- Тест на обрыв, тестирование диодов
- Емкость
- Частота
- Коэффициент заполнения
- Температура с применением термопары типа K
- Тестер изоляции
- Функция регистратора
Характеристики
Технические характеристики
Тепловизор
|
Поле обзора (FOV) / Минимальное фокусное расстояние
|
21°x21°/0,5м
|
|
Пространственное разрешение (IFOV)
|
4,53мрад
|
|
ИК-разрешение
|
80 x 80 пикселей
|
|
Температурная чувствительность/NETD
|
<0,1°C при 30°C (86°F)/100мК
|
|
Частота обновления кадров
|
50Гц
|
|
Фокусировка
|
Фиксированная
|
|
Фокусное расстояние
|
7,5мм
|
|
Матрица видеопреобразователя (FPA) / Спектральный диапазон
|
Неохлаждаемый микроболометр/8-14мкм
|
|
Диапазон температур объекта
|
-20 до 260°C (-4 до 302°F)
|
|
Точность
|
±3°C (±3,6°F) или ±3% показания
(температура окружающей среды 10 до 35°C, температура объекта >0°C)
|
|
Функция
|
Диапазон
|
Разрешение
|
Точность
|
Входной импеданс
|
|
Постоянное напряжение
|
600,0мВ
|
0,1мВ
|
±(0,8% + 8)
|
>10МОм
|
|
6,000В
|
0,001В
|
±(0,5% + 5)
|
|
60,00В
|
0,01В
|
|
600,0В
|
0,1В
|
±(0,8% + 5)
|
|
1000В
|
1В
|
|
Функция
|
Диапазон
|
Разрешение
|
Точность.(50-60Гц)
|
Точность.(61-1кГц)
|
|
Переменное напряжение TRMS
|
6,000В
|
0,001В
|
±(1,2% + 5)
|
±(2,5% + 5)
|
|
60,00В
|
0,01В
|
|
600,0В
|
0,1В
|
|
1000В
|
1В
|
|
Функция
|
Диапазон
|
Разрешение
|
Точность
|
Входной импеданс
|
|
Напряжение АС + DC TRMS (50 до 1кГц)
|
6,000В
|
0,001В
|
±(2,5% + 20)
|
>10МОм
|
|
60,00В
|
0,01В
|
|
600,0В
|
0,1В
|
|
1000В
|
1В
|
|
Функция
|
Диапазон
|
Разрешение
|
Точность (*)
|
|
Ток, измеренный гибким щупом (50 до 400Гц)
|
30,00А
|
0,01А
|
±(3,0% + 5)
|
|
300,0А
|
0,1А
|
|
3000А
|
1А
|
|
Функция
|
Тестовый ток
|
Макс. напряжение разомкнутой цепи
|
|
Тест диодов
|
<2мА
|
3,2В DC
|
|
Функция
|
Диапазон
|
Разрешение
|
Точность
|
Зуммер
|
|
Сопротивление и тест на обрыв
|
600,0Ом
|
0,1Ом
|
±(1% + 10)
|
<50Ом
|
|
6,000кОм
|
0,001кОм
|
±(0,8% + 5)
|
|
60,00кОм
|
0,01кОм
|
|
600,0кОм
|
0,1кОм
|
|
6,000МОм
|
0,001МОм
|
|
60,00МОм
|
0,01МОм
|
±(2,5% + 10)
|
|
Функция
|
Диапазон
|
Разрешение
|
Точность
|
|
Частота (электронная)
|
60,00Гц
|
0,01Гц
|
±(0,2% ± 5)
|
|
600,0Гц
|
0,1Гц
|
|
6,000кГц
|
0,001кГц
|
|
60,00кГц
|
0,01кГц
|
|
600,0кГц
|
0,1кГц
|
|
6,000МГц
|
0,001МГц
|
|
10,00МГц
|
0,01МГц
|
|
Частота (электрическая)
|
40 до 10кГц
|
0,01 до 0,001кГц
|
±(1,0%+5)
|
|
Емкость
|
60,00нФ
|
0,01нФ
|
±(3,0% + 20)
|
|
600,0нФ
|
0,1нФ
|
±(3,0% + 8)
|
|
6,000мкФ
|
0,001мкФ
|
|
60,00мкФ
|
0,01мкФ
|
|
600,0мкФ
|
0,1мкФ
|
|
6000мкФ
|
1мкФ
|
±(3,5% + 20)
|
|
Температура с помощью термопары типа К
|
-20,0 до 600,0°C
|
0,1°C
|
±(2,5% + 5°C)
|
|
600 до 1000°C
|
1°C
|
|
-20,0 до 600,0°F
|
0.1°F
|
±(2,5% + 9,0°F)
|
|
600 до 1800°F
|
1°F
|
|
253,0 до 600,0K
|
0,1K
|
±(2,5% + 5K)
|
|
600 до 1273K
|
1K
|
|
Низкоомное сопротивление
|
1,00 до 60,00Ом
|
0,01Ом
|
±(1,5% ± 40)
|
|
60,0 до 600,0Ом
|
0,1Ом
|
±(1,5% ± 20)
|
|
Функция
|
Контактное напряжение
|
Диапазон
|
Разрешение
|
Точность
|
Тестовый ток
|
|
Мегомметр
|
125В (0% до 20%)
|
0,125 до 6,000МОм
|
0,001МОм
|
±(3,0%+20)
|
1мА при нагрузке 125кОм
|
|
6,000 до 60,00МОм
|
0,01МОм
|
±(2,5%+8)
|
|
60,00 до 600,0МОм
|
0,1МОм
|
± (3,0%+8)
|
|
600 до 5000МОм
|
1МОм
|
± (5,0%+20)
|
|
250В (0% до 20%)
|
0,250 до 6,000МОм
|
0,001МОм
|
±(2,5%+20)
|
1мА при нагрузке 250кОм
|
|
6,000 до 60,00МОм
|
0,01МОм
|
±(2,0%+8)
|
|
60,00 до 600,0МОм
|
0,1МОм
|
± (3,0%+8)
|
|
600 до 5000МОм
|
1МОм
|
± (5,0%+20)
|
|
500В (0% до 20%)
|
0,500 до 6,000МОм
|
0,001МОм
|
±(2,5%+20)
|
1мА при нагрузке 500кОм
|
|
6,000 до 60,00МОм
|
0,01МОм
|
±(2,0%+8)
|
|
60,00 до 600,0МОм
|
0,1МОм
|
± (3,0%+8)
|
|
600 до 5000МОм
|
1МОм
|
± (5,0%+20)
|
|
1000В (0% до 20%)
|
1,000 до 6,000МОм
|
0,001МОм
|
±(3,0%+20)
|
1мА при нагрузке 1МОм
|
|
6,000 до 60,00МОм
|
0,01МОм
|
±(2,5%+8)
|
|
60,00 до 600,0МОм
|
0,1МОм
|
± (4,0%+8)
|
|
|
600 до 5000МОм
|
1МОм
|
± (5,0%+20)
|
