Описание

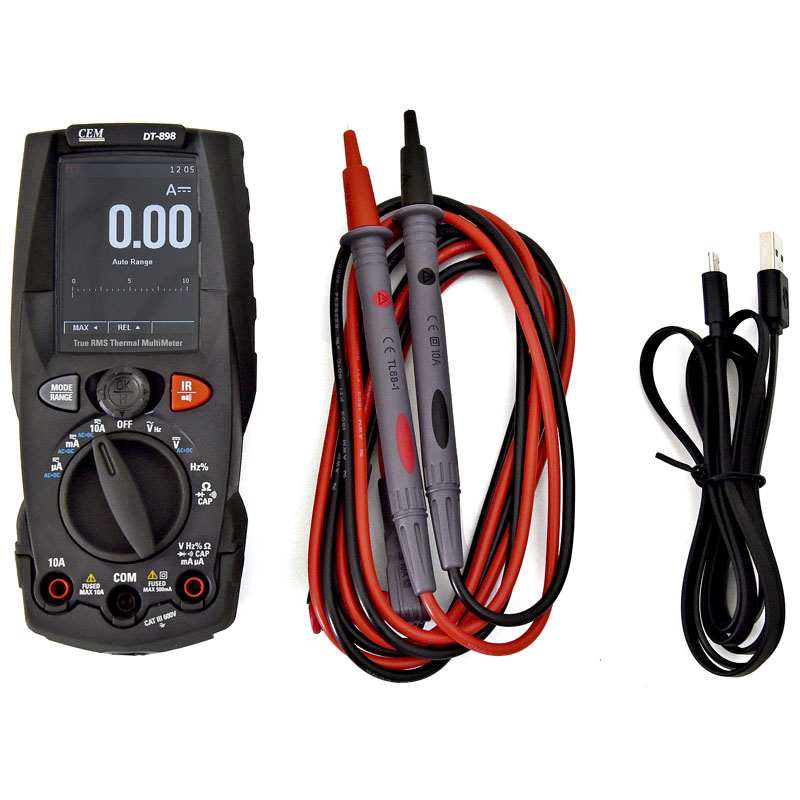

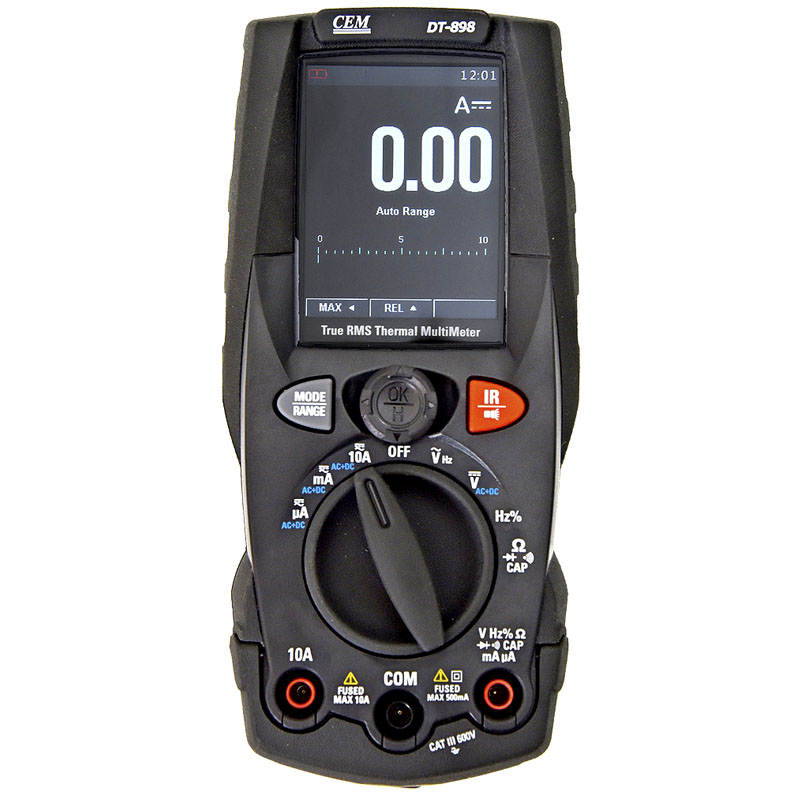

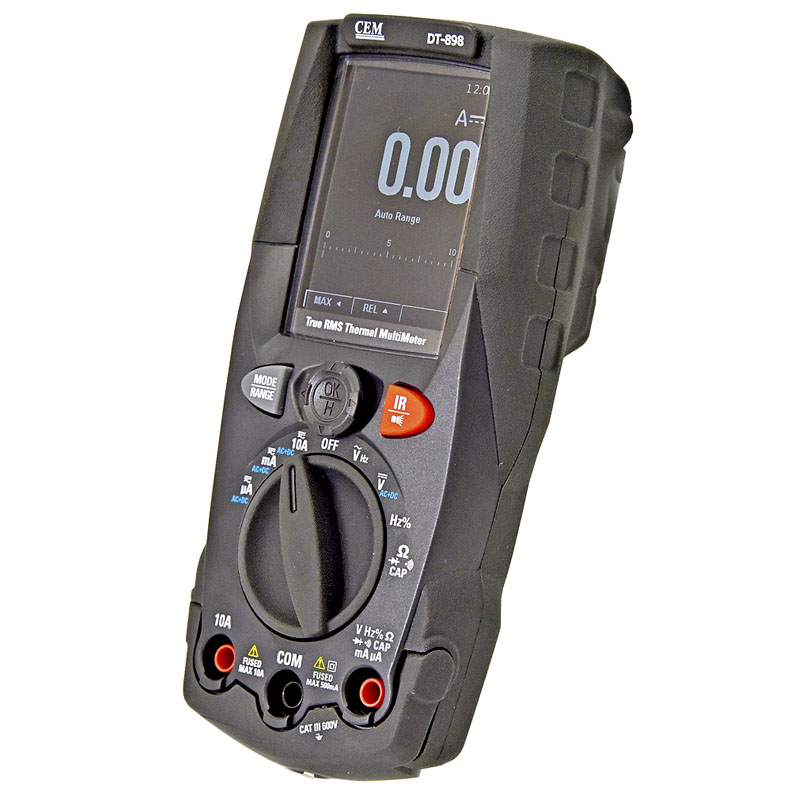

DT-898 Профессиональный, промышленный цифровой мультиметр TRMS с встроенным тепловизором оснащен цветным TFT ЖК-дисплеем и обеспечивает аналого-цифровое преобразование сигнала с высокой точностью и малым временем отклика. Пользуясь этим прибором, можно без труда обнаружить и затем устранить проблемы в проводке промышленного оборудования. Безопасность измерений гарантируется за счет применения усиленного пластмассового корпуса.
ОСОБЕННОСТИ
• 2.4'' TFT цветной ЖК-дисплей с 4000 отчетов

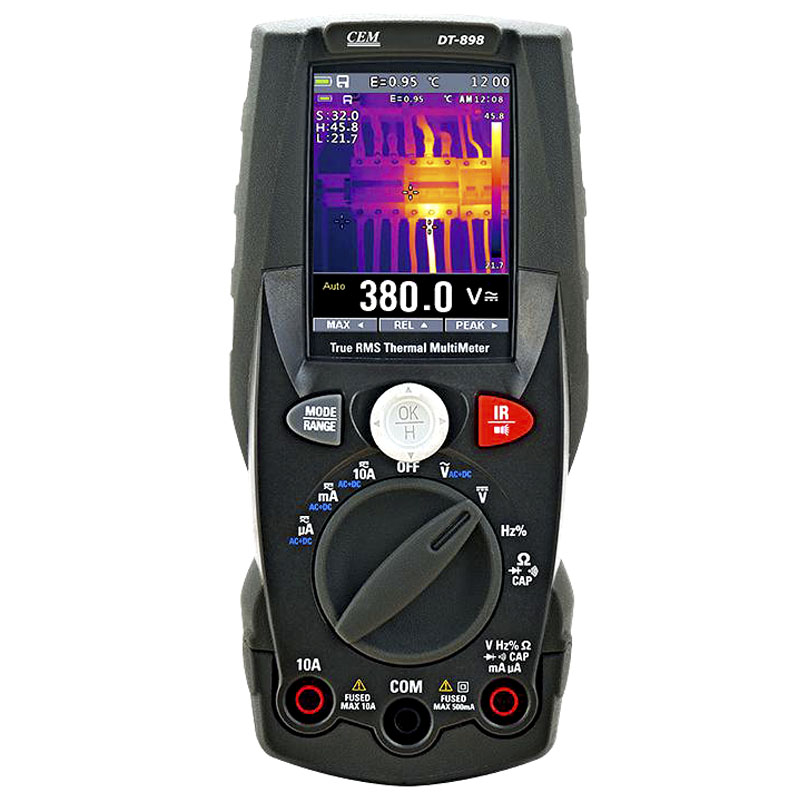

• Встроенный тепловизор с прицельным указанием максимального, минимального и среднего значений
• Быстрая смена кадров тепловизора на частоте 50Гц
• Измерение постоянного напряжения
• Измерение переменного напряжения, напряжения AC+DC TRMS
• Измерение постоянного тока
• Измерение переменного тока, тока AC+DC TRMS
• Проверка сопротивления и контроль на обрыв
• Тест целостности диодов
• Измерение емкости конденсаторов
• Измерение частоты
• Измерение коэффициента заполнения
• Режим светодиодного фонарика
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Поле обзора (FOV) / минимальное фокусное расстояние |
21° x 21°/ 0.,5м |
| Пространственное разрешение (IFOV) |
4,53мрад |
| ИК детектор (разрешение) |
80 × 80 пикселей |
| Температурная чувствительность /NETD |
< 0,1°C при +30°C (+86°F) / 100 мК |
| Частота обновления кадров |
50Гц |
| Фокусировка |
Фиксированная |
| Фокусное расстояние |
7,5мм |
| Матрица видеопреобразователя (FPA)/ спектральный диапазон |
Неохлаждаемый микроболомер / 8–14 мкм |
| Температурный диапазон объекта |
–20°C до +260°C (–4°F до +500°F) |
| Погрешность |
±3°C (±5,4°F) или ±3% показания
(температура окружающей среды 10°С-35°C, температура объекта >0°C). |
| Диапазон |
Разрешение |
Точность |
Входное сопротивление |
Защита от перенапряжения |
| 400,0мВ |
0,1мВ |
±(0,09% показания + 5)
|
>10МОм
|
1000В DC/AC rms
|
| 4,000В |
0,001В |
| 40,00В |
0,01В |
| 400,0В |
0,1В |
±(0,2% показания + 5)
|
| 1000В |
1В |
|
Диапазон
|
Разрешение
|
Точность (*)
|
Защита от перенапряжения
|
| (50÷60Гц) |
(61гЦ÷1кГц) |
| 4,000В |
0,001В |
±(0,8% показания +5)
|
±(2,4% показания+5)
|
1000В DC/AC rms
|
| 40,00В |
0,01В |
| 400,0В |
0,1В |
| 1000В |
1В |
| Диапазон |
Разрешение |
Точность
(50Гц÷1кГц) |
Входное сопротивление |
Защита от перенапряжения |
| 4,000В |
0,001В |
±(2,4% показания +20)
|
>10МОм
|
1000В DC/AC rms
|
| 40,00В |
0,01В |
| 400,0В |
0,1В |
| 1000В |
1В |
| Диапазон |
Разрешение |
Точность |
Защита от перенапряжения |
| 400,0мкА |
0,1мкА |
±(0,9% показания + 5)
|
Быстродействующий предохранитель
800мА/1000В
|
| 4000мкА |
1мкА |
| 40,00мА |
0,01мА |
| 400,0мА |
0,1мA |
±(0,9% показания + 8) |
| 10,00А |
0,01A |
±(1,5% показания + 8) |
Быстродействующий предохранитель 10A/1000В
|
Диапазон |
Разрешение |
Точность (*)
(50Гц÷1кГц) |
Защита от перенапряжения
|
| 400,0мкA |
0,1мкA |
±(1,2% показания + 5)
|
Быстродействующий предохранитель
800мA/1000В
|
| 4000мкA |
1мкA |
| 40,00мA |
0,01мA |
| 400,0мA |
0,1мA |
| 10,00A |
0,01A |
±(1,5% показания + 5) |
Быстродействующий предохранитель 10A/1000В
|
| Функция |
Тестовый ток |
Макс. напряжение разомкнутой цепи |
| |
<1,5мA |
3,3В DC |
| Диапазон |
Разрешение |
Точность |
Зуммер |
Защита от перенапряжения |
| 400,0Ом |
0,1Ом |
±(0,5% показания + 10) |
>50Ом
|
1000В DC/AC rms
|
| 4,000кОм |
0,001кОм |
±(0,5% показания + 5)
|
| 40,00кОм |
0,01кОм |
| 400,0кОм |
0,1кОм |
| 4,000МОм |
0,001МОм |
| 40,00МОм |
0,01МОм |
±(2,5% показания + 10) |
| Диапазон |
Разрешение |
Точность |
Защита от перенапряжения |
| 40,00Гц÷10кГц |
0,01Гц÷0,001кГц |
±(0,5%показания) |
1000В DC/AC rms |
| Диапазон |
Разрешение |
Точность |
Защита от перенапряжения |
| 40,00Гц |
0,01Гц |
±(0,09% показания +5)
|
1000В DC/AC rms
|
| 400,0Гц |
0,1Гц |
| 4,000кГц |
0,001кГц |
| 40,00кГц |
0,01кГц |
| 400,0кГц |
0,1кГц |
| 4,000МГц |
0,001МГц |
| 10,00МГц |
0,01МГц |
| Диапазон |
Разрешение |
Точность |
| 5,0÷95,0% |
0,1% |
±(1,2% показания + 2) |
| Диапазон |
Разрешение |
Точность |
Защита от перенапряжения |
| 40,00нФ |
0,01нФ |
±(1,5% показания + 20) |
1000В DC/AC rms
|
| 400,0нФ |
0,1нФ |
±(1,2% показания + 8) |
| 4,000мкФ |
0,001мкФ |
±(1,5% показания + 8) |
| 40,00мкФ |
0,01мкФ |
±(1,2% показания + 8) |
| 400,0мкФ |
0,1мкФ |
±(1,5% показания + 8) |
| 4000мкФ |
1мкФ |
±(2,5% показания + 20) |
Погрешность рассчитывается как [%показания + (цифровое значение ×разрешение)] при 18°C ÷ 28°C <75%HR
• Постоянное напряжение
• Переменное напряжение TRMS
(*) Точность действительна в диапазоне измерений от 10% до 100%, синусоидальная волна. Входное сопротивление: >9МОм
Точность функции PEAK: ±10% показания, время отклика в режиме PEAK: 1мс
• Напряжение AC+ DC TRMS
• Постоянный ток
• Переменный ток TRMS
(*)Точность действительна в диапазоне измерений от 5% до 100%, синусоидальная волна. Точность функции PEAK: ±10% показания, ток AC+DC TRMS: точность (50Гц÷1кГц): ±(3,0%показания + 20)
• Контроль целостности диодов
• Измерение сопротивления и контроль на обрыв
• Частота (электронная)
Чувствительность: 2В rms
• Частота (электронная)
Чувствительность: >2В rms (при коэф. заполнения 20%, 80%) и f<100кГц; >5В rms (при коэф. заполнения 20%, 80%) и f>100кГц
• Коэффициент заполнения
Диапазон частоты импульсов: 40Гц÷10кГц, амплитуда импульсов: ±5В (100мкс÷100мс)
• Емкость
• Справочные стандарты
Безопасность: IEC/EN61010-1
ЭМС: IEC/EN 61326-1
Изоляция: двойная
Уровень загрязнения: 2
Категория перенапряжения: CAT IV 600В, CAT III 1000В Макс. рабочая высота: 2000м (6562футов)
• Основные характеристики
Механические характеристики
Размер (Д x Ш x В): 175 x 85 x 55мм (7 x 3 x 2дюйма) Вес (вкл. элемент питания): 540г
• Электропитание
Тип батареи: аккумуляторная 1x7,4В Li-ION, 2300мАч
Зарядное устройство: 100/240В AC, 50/60Гц, 10В DC, 1A Индикатор низкого заряда: символ на дисплее
Автоматическое выключение: через 15÷60 мин бездействия
(отключается)
Предохранители: F10A/1000В, 10 x 38мм (вход 10A) F800мA/1000В, 6 x 32мм (вход мA мкA)
• Дисплей
Преобразование: TRMS
Характеристики: цветной TFT, 6000 точек со шкалой
Частота отсчетов: 3 раза/сек
7.2.Условия окружающей среды
Условия эксплуатации
Нормальная температура: 18°C ÷ 28°C (64°F ÷ 82°F) Рабочая температура: 5°C ÷ 40°C (41°F ÷ 104°F) Допустимая влажность: <80%HR
Температура хранения: -20° ÷ 60°C (-4°F ÷ 140°F) Влажность при хранении: <80%HR
