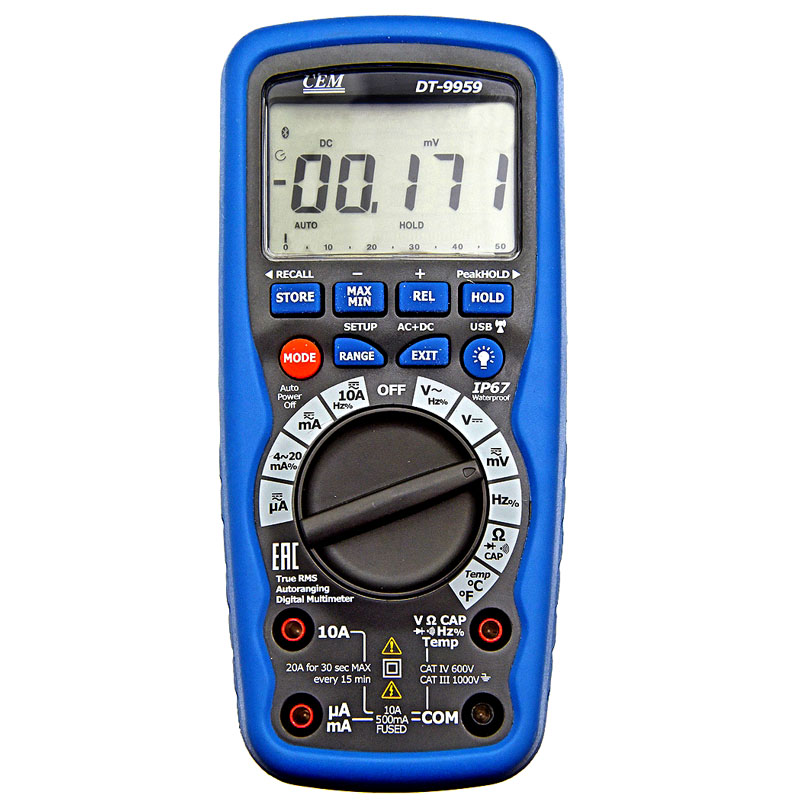

DT-9959 Мультиметр цифровой True RMS
Особенности
• Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений
• Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации

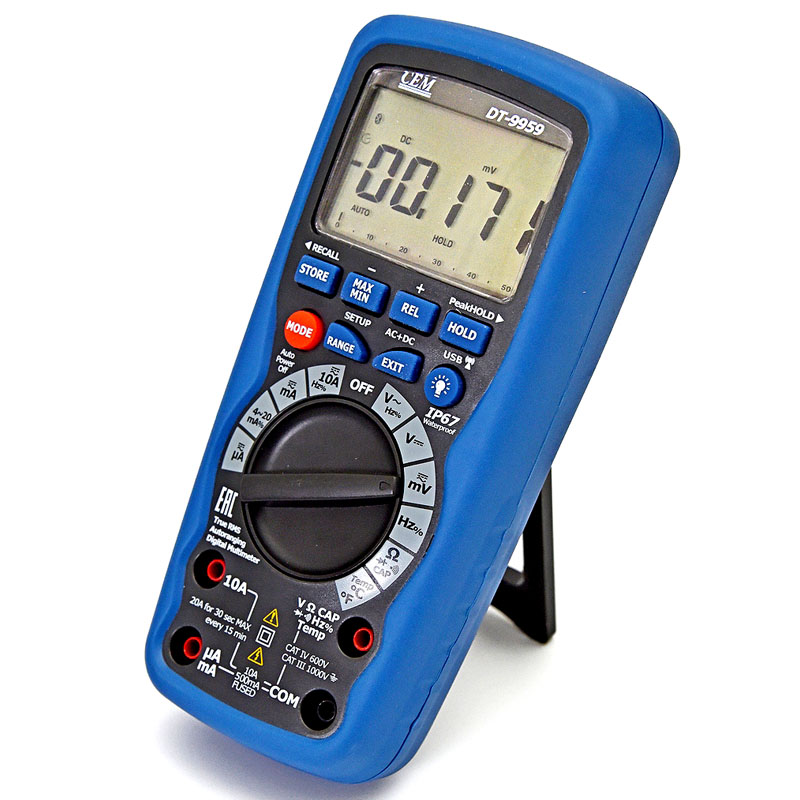

• Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения
• Предназначен для использования как внутри помещений, так и снаружи
• Подсветка дисплея LCD
• Автоматическое отключение питания
Область применения:
• ЖКХ, в быту;
• Энергетика: диагностика электрических соединений;
• Радиоэлектроника и диагностика электрических приборов.
DT-9959 измеряет переменное и постоянное напряжение, переменный и постоянный ток, сопротивление, емкость, частоту (электрическую и электронную), коэффициент заполнения, выполняет контроль исправности диодов, проверку цепи на отсутствие обрыва, измерение температуры с помощью датчика-термопары. Прибор способен записывать и воспроизводить записанные данные на экран, имеет прочный корпус с защитой от проникновения влаги, предназначен для профессионального использования. Мультиметр может передавать данные по беспроводному каналу связи на ПК.
Характеристики
Технические характеристики
|
Режим
|
Диапазон
|
Разрешение
|
Пределы допускаемой основной абсолютной погрешности, мВ, В
|
|
|
|
|
|
|
|
|
|
Постоянное напряжение
|
50мВ
|
0,001мВ
|
±(0,0005×Uизм + 20k) мВ
|
|
|
|
500мВ
|
0,01мВ
|
±(0,00025×Uизм + 3k) мВ
|
|
|
|
5В
|
0,0001В
|
±(0,00025×Uизм + 3k) В
|
|
|
|
50В
|
0,001В
|
±(0,00025×Uизм + 3k) В
|
|
|
|
500В
|
0,01В
|
±(0,0003×Uизм + 3k) В
|
|
|
|
1000В
|
0,1В
|
±(0,0003×Uизм + 3k) В
|
|
|
|
|
|
|
|
|
|
|
Переменное напряжение
(AC+DC)
|
|
45 до1000Гц
|
|
|
|
50мВ
|
0,001мВ
|
±(0,005×Uизм + 30k) мВ
|
|
|
|
500мВ
|
0,01мВ
|
|
5В
|
0,0001В
|
±(0,005×Uизм + 30k) В
|
|
|
|
50В
|
0,001В
|
|
500В
|
0,01В
|
±(0,008×Uизм + 30k) В
|
|
|
|
1000В
|
0,1В
|
|
|
Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100%
|
|
|
|
|
Постоянный ток
|
500мкА
|
0,01мкА
|
±(0,001×Iизм + 20k) мкА
|
|
5000мкА
|
0,1мкА
|
±(0,001×Iизм + 5k) мкА
|
|
50мА
|
0,001мА
|
±(0,0015×Iизм + 20k) мА
|
|
500мА
|
0,01мА
|
±(0,002×Iизм + 5k) мА
|
|
10A
|
0,001A
|
±(0,003×Iизм + 10k) А
|
|
(20А: не более 30 сек при сниженной точности изм.)
|
|
|
|
|
Переменный ток
(AC+DC)
|
|
45 до1000Гц
|
|
|
|
500мкА
|
0,01мкА
|
±(0,006×Iизм + 30k) мкА
|
|
|
|
5000мкА
|
0,1мкА
|
±(0,006×Iизм + 30k) мкА
|
|
|
|
50мА
|
0,001мA
|
±(0,006×Iизм + 30k) мА
|
|
|
|
500мА
|
0,01мA
|
±(0,006×Iизм + 30k) мА
|
|
|
|
10A
|
0,001A
|
±(0,006×Iизм + 30k) А
|
|
|
|
(20А: не более 30 сек при сниженной точности изм.)
|
|
|
Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100% всей шкалы, если волна несинусоидальной формы имеет значение при вершине менее 3,0.
|
|
Режим
|
Диапазон
|
Разрешение
|
Точность
|
|
Сопротивление
|
50Ом
|
0,001Ом
|
±(0,002×Rизм + 20k) Ом
|
|
500Ом
|
0,01Ом
|
±(0,0008×Rизм + 10k) Ом
|
|
5кОм
|
0,0001кОм
|
±(0,0008×Rизм + 3k) кОм
|
|
50кОм
|
0,001кОм
|
|
500кОм
|
0,01кОм
|
±(0,002×Rизм + 3k) кОм
|
|
5МОм
|
0,001МОм
|
±(0,02×Rизм + 10k) МОм
|
|
50МОм
|
0,001МОм
|
±(0,1×Rизм + 20k) МОм
|
|
Емкость
|
5нФ
|
0,001нФ
|
±(0,015×Сизм + 5k) нФ
|
|
50нФ
|
0,01нФ
|
|
500нФ
|
0,1нФ
|
|
5мкФ
|
0,001мкФ
|
±(0,015×Сизм + 5k) мкФ
|
|
50мкФ
|
0,01мкФ
|
|
500мкФ
|
0,1мкФ
|
±(0,03×Сизм + 5k) мкФ
|
|
5мФ
|
0,001мФ
|
±(0,03×Сизм + 30k) мФ
|
|
измерения частоты переменного тока
|
50Гц
|
0,001Гц
|
±(0,0002×fизм + 3k) Гц, кГц, МГц
|
|
500Гц
|
0,01Гц
|
|
5кГц
|
0,0001кГц
|
|
50кГц
|
0,001кГц
|
|
500кГц
|
0,01кГц
|
|
5МГц
|
0,0001МГц
|
|
Частота
(электрическая)
|
40Гц-10кГц
|
0,01Гц —
0,001кГц
|
±(0,1%)
|
|
Чувствительность: 0,02В (действующее знач.), 20мкА (действующее знач.)
|
|
Коэффициент заполнения
|
0,1 to 99,90%
|
0,01%
|
±(1,2% + 2)
|
|
Длительность импульса: 100мкс-100мс, частота: 5Гц-150кГц
|
|
Температура
(тип K)
|
-58 до 2462°F
|
0,1°F
|
±(0,5% + 4,5°F)
±(0,5% + 2,5°C)
(без учета точности датчика)
|
|
-50 до 1350°C
|
0,1°C
|
|
4-20мА%
|
-25 до 125%
|
0,01%
|
±50
|
|
0мА=-25%, 4мА=0%, 20мА=100%, 24мА=125%
|
Замечание: параметры точности соответствуют температурам окружающего воздуха 18 °C - 28 °C (65 °F - 83 °F) и относительной влажности менее 75 %.
Калибровка шкалы переменного тока выполнена по синусоидальной волне. Точность составляет ±(2% показ. + 2% всей шкалы), если волна несинусоидальной формы имеет значение при вершине менее 3.
Замечание: точность измерения включает в себя:
- (% показания) – точность измерения в цепи.
- (+ цифра) – точность аналого-цифрового преобразования.
Емкость памяти DT9959 9999 ячеек
Корпус двойной пластик, водонепроницаемый
Удар (падение) 2 метра (6,5 футов)
Контроль диодов тестовый ток не более 0,9мА, постоянное напряжение открытой цепи 2,8В, стандартно
Контроль на обрыв срабатывает звуковой сигнал, если сопротивление ниже 35Ом (примерно), тестовый ток <0,35мА
Пиковое значение Продолжительность > 1мс
Датчик темп-ры Термопара К-типа
Входное >10МОм (постоянное напряжение)
сопротивление >9МОм (переменное напряжение)
Реакция действующее значение
AC TRMS Данное сокращение означает «действующее среднеквадратичное значение» (метод расчета напряжения и тока). Стандартные мультиметры откалиброваны для измерения характеристик синусоидальных волн, в случае измерения волн другого типа или при наличии помех, результаты измерения будут неточны. Мультиметр TRMS одинаково точно измеряет параметры любого типа сигнала.
Диапазон частот 50Гц – 100кГц
Крест-фактор ≤ 3 в диапазоне до 500В, со снижением линейности
нагрузки до ≤ 1,5 при 1000В
Экран ЖК, 50000 отсчетов, подсветка и графическая шкала
Индикатор
перегрузки «OL»
Автоматическое примерно через 15 минут после последнего
выкл. питания измерения
Полярность автоматическая, знак (-) указывает на отрицательную полярность измерений
Быстродействие 10 измерений в секунду, номинально
Индикатор низкого
заряда батареи « » в случае низкого заряда элемента питания
Элемент питания один, 9В (NEDA 1604)
Предохранители диапазоны мкА, мА: 0,5А/1000В, керамический малоинерционный. Диапазон А: 10А/1000В керамический малоинерционный
Рабочи 5°C - 40 °C
температуры (41 °F - 104 °F)
Температуры -20 °C - 60 °C
хранения (-4 °F - 140 °F)
Относительная не более 80% при 31°С (87°F) со снижением
влажность линейности до 50 % при 40°С (104°F)
Отн. влажность
при хранении <80%
Рабочая высота не более 2000 м
Вес 342 г (0,753 фунта) (с кожухом)
Размеры 187×81×50мм (7,36”×3,2”×2,0”) (с кожухом)
Безопасность прибор предназначен для работы с оборудованием электросетей, имеет двойную изоляцию в соответствии с требованиями EN61010-1 и IEC61010-1, ред. 2 (2001), соответствует кат.IV, 600В и кат.III, 1000В, степень загрязнения: 2. Прибор также соответствует требованиям UL61010-1, ред. 2 (2004), CAN/CSA С22.2 №61010-1, ред. 2 (2004), UL61010В-2-031, ред. 1 (2003).

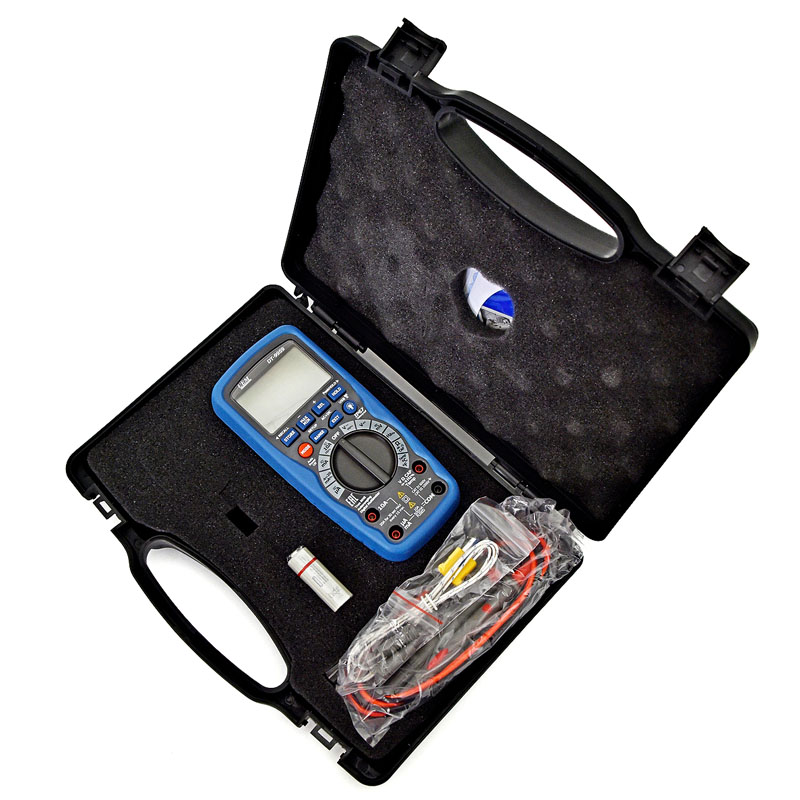

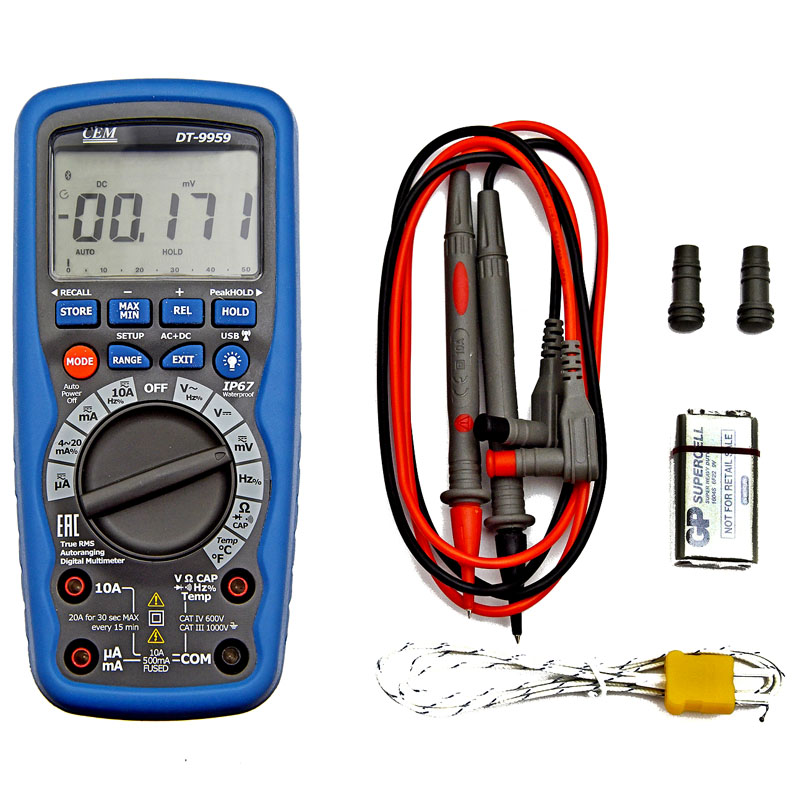

В комплектацию входит:
- измерительные щупы (2 шт);
- батарея 9V (1 шт);
- термопара типа-К (1 шт);
- кейс (1 шт);
- программное обеспечение (1 шт);
- руководство по эксплуатации(1 шт).
