Описание

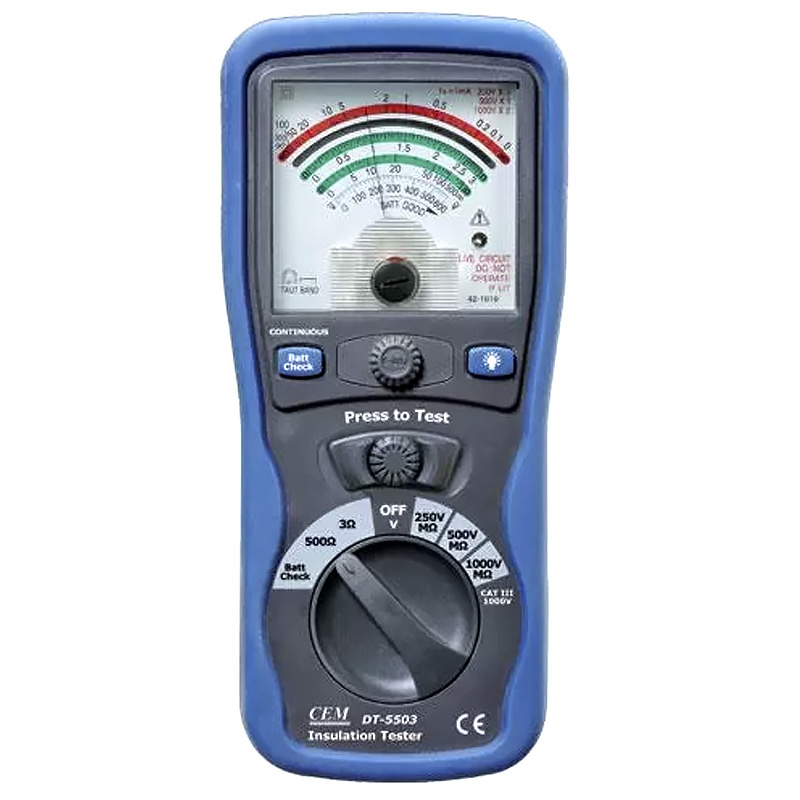

DT-5503 Аналоговый тестер является компактным и простым в использовании прибором. Прибор имеет три диапазона проверки изоляции: 250 В, 500 В и 1000 В, диапазон электропроводимости 3 Ом и диапазон сопротивления 500 Ом. Этот прибор оснащен звуковым предупреждением и отображает фактическое напряжение переменного тока в электрической сети.
Особенности
Сопротивление на входе: 1,2 MОм
Предупреждение о высоком напряжении
Измерение электропроводности
Ток короткого замыкания: 1,3 мA
Номинальный ток: 1 мA
Измерение сопротивления изоляции: до 400 МОм
Напряжение тестирования: 250 В,500 В,1000 В
Функция удержания результатов измерения на дисплее
Функция "установки нуля"
Двойной литой пластмассовый корпус
Технические характеристики:
|
Тестовое напряжение постоянного тока
|
250 В, 500 В, 1000 В
|
|
Диапазоны измерений (средняя шкала значений)
|
0-400 МОм(4 МОм)
0-200 МОм(1 МОм)
0-100 МОм(1 МОм)
|
|
Номинальный ток
|
1 мА постоянного тока +20%, -0%
|
|
Ток короткого замыкания
|
1.3mA DC ок
|
|
Точность Гарантированный диапазон
|
0,05-10 МОм ± 5 %
0,1-20 МОм ± 5 %
0,2-40 МОм ± 5 %
|
|
Точность:
|
± 7 % от длины шкалы на дальностях кроме указанных выше пределах.
|
|
Проверка электропроводимости
|
|
Точность
|
± 1,5 % от длины шкалы
|
|
Напряжение разомкнутой цепи
|
4.1VDC (приблизительно)
|
|
Ток короткого замыкания
|
210 mA Мин
|
|
Предупреждение о высоком АС напряжении
|
|
Переменный ток, диапазон
|
0-600В АС в течение 30 секунд
|
|
Точность
|
± 1,5 % от длины шкалы
|
|
Сопротивление на входе
|
1,2 МОм
|
|
Общий
|
|
|
Выдерживаемое напряжение
|
7400V AC 50 Гц или 60 Гц в течение одной минуты
|
| Стандарты безопасности
|
IEC10101, CAT Ⅲ
|
|
Размеры
|
200 мм*92мм*50 мм
|
|
Вес
|
546 g
|
Аксессуары:
Тестовые провода, батареи "AA" × 6, и кейс для транспортировки в подарок.
Характеристики
|
Дисплей
|
ЖК, двойной |
|
Модель
|
DT-5503 |
|
Номинальный ток
|
1 мА постоянного тока +20%, -0% |
|
Ток короткого замыкания
|
1.3 mA DC ок |
|
Защита
|
Двойная изоляция |
|
Входное сопротивление
|
1.2 МОм |
|
Диапазоны переменного напряжения
|
600В |
|
Диапазоны сопротивления
|
3Ом, 500Ом |
|
Сопротивление изоляции
|
0...400МОм |
|
Точность
|
± 5% (0.05...10 МОм); ± 5% (0.1...20 МОм); ± 5% (0.2...40 МОм); ± 7% (вне диапазона) |
|
Подсветка
|
да |
|
Температура эксплуатации, °C
|
0...40 |
|
Температура при хранении, °С
|
-10...60 |
|
Влажность при эксплуатации, %
|
˂80 |
|
Влажность во время хранения, %
|
˂70 |
|
Элемент питания
|
6x1.5 В AA |
|
Габаритные размеры, мм
|
200x92x50 |
|
Вес, г
|
546 |
|
Гарантия
|
2 года. |
|
Тестовое напряжение
|
250В / 500В / 1000В |
