Описание

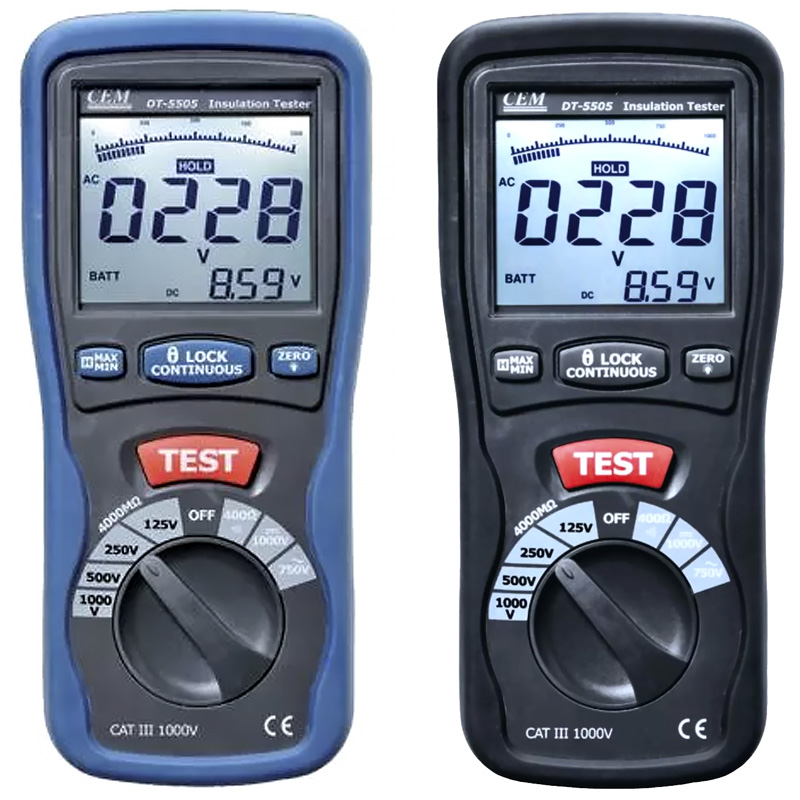

Особенности DT-5505 мегаомметр:
- Измерение сопротивления изоляции.
- Измерение напряжения и сопротивления участка цепи.
- Проверка целостности участка цепи («прозвонка»).
- Автоматическая проверка отсутствия напряжения в цепи перед измерением сопротивления изоляции или участка цепи.
- Автоматическая и ручная установка нуля.
- Определение максимальных/минимальных показаний.
- ЖК-дисплей с двумя 4-разрядными цифровыми индикаторами, графической шкалой и подсветкой.
- Удержание показаний на дисплее.
- Индикация подачи испытательного напряжения.
- Индикация выхода за границы диапазона измерения («OL»).
- Индикация низкого заряда батареи.
- Автоматический переход в «спящий режим» после 10 мин бездействия.
- Соответствие стандарту IEC 61010-1.
- Настольная подставка, крепление для ремешка.
Технические характеристики DT-5505:
1. Измеритель сопротивления изоляции (мегомметр)
|
Тест. сигнал
|
Макс. предел
|
Погрешность
|
Дискр.
|
|
125В
–0...+10%
1мА
при 125 кОм
|
0,125...4,000 МОм
|
±(2% + 10 е.м.р.)
|
0,001 МОм
|
|
4,001...40,00 МОм
|
0,01 МОм
|
|
4,01...400,0 МОм
|
±(4% + 5 е.м.р.)
|
0,1 МОм
|
|
400,01...4000 МОм
|
±(5% + 5 е.м.р.)
|
1 МОм
|
|
250В
–0...+10%
1мА
при 250 кОм
|
0,250...4,000 МОм
|
±(2% + 10 е.м.р.)
|
0,001 МОм
|
|
4,001...40,00 МОм
|
0,01 МОм
|
|
4,01...400,0 МОм
|
±(3% + 5 е.м.р.)
|
0,1 МОм
|
|
400,01...4000 МОм
|
±(4% + 5 е.м.р.)
|
1 МОм
|
|
500В
–0...+10%
1мА
при 500 кОм
|
0,500...4,000 МОм
|
±(2% + 10 е.м.р.)
|
0,001 МОм
|
|
4,001...40,00 МОм
|
0,01 МОм
|
|
4,01...400,0 МОм
|
±(2% + 5 е.м.р.)
|
0,1 МОм
|
|
400,01...4000 МОм
|
±(4% + 5 е.м.р.)
|
1 МОм
|
|
1000В
–0...+10%
1мА
при 1000 кОм
|
1,000...4,000 МОм
|
±(3% + 10 е.м.р.)
|
0,001 МОм
|
|
4,001...40,00 МОм
|
±(2% + 10 е.м.р.)
|
0,01 МОм
|
|
4,01...400,0 МОм
|
±(2% + 5 е.м.р.)
|
0,1 МОм
|
|
400,01...4000 МОм
|
±(4% + 5 е.м.р.)
|
1 МОм
|
2. Измеритель электрических параметров (мультиметр)
|
Параметр
|
Макс. предел
|
Погрешность
|
Дискр.
|
|
Напряжение постоянного тока
|
1000В
|
±(0,8% + 5 е.м.р.)
|
1В
|
|
• Выходной импеданс: 10 МОм
• Защита от перегрузки: 1000В (RMS)
|
|
Напряжение переменного тока
|
750В
|
±(1,2% + 10 е.м.р.)
|
1В
|
|
• Выходной импеданс: 10 МОм
• Защита от перегрузки: 750В (RMS)
|
|
Сопротивление участка цепи
|
40,00 Ом
|
±(1,2% + 3 е.м.р.)
|
0,01 Ом
|
|
400,0 Ом
|
0,1 Ом
|
|
• Макс. напряжение холостого хода: 5,8В
• Защита от перегрузки: 250В (RMS)
|
|
|
|
Проверка целостности участка цепи («прозвонка»)
|
|
Пороговое сопротивление
|
35 Ом
|
|
Макс. напряжение холостого хода
|
5,8В
|
|
Защита от перегрузки
|
250В (RMS)
|
|
Ток короткого замыкания
|
200...220мА при 0 Ом
|
3. Общие параметры
|
Параметр
|
Значение
|
|
Скорость выборки, изм./с
|
2,5
|
|
Цифровой индикатор
|
4-разрядный, 1 шт.
|
|
Питание прибора
|
Элементы питания типа АА (1,5В), 6 шт.
|
|
Условия эксплуатации
|
0...40°С, ≤ 80%RH
|
|
Условия хранения
|
−10...60°С, ≤ 70%RH
|
|
Размеры, мм вес (с АА), г
|
205×92×50 603
|
|
Соответствие стандартам
|
IEC 61010-1
|

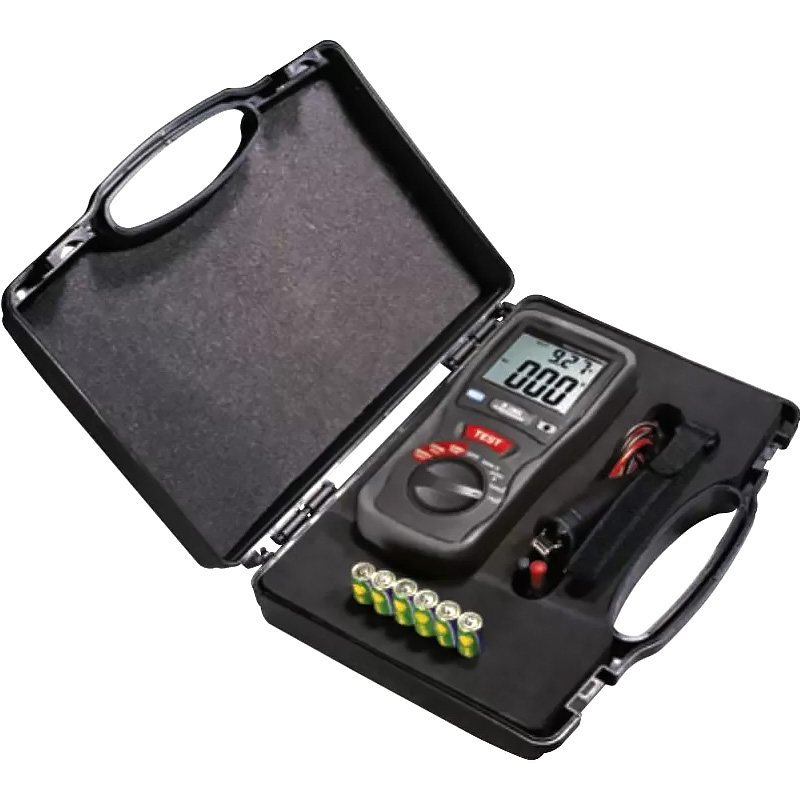

Комплектация DT-5505:
|
Наименование
|
Количество
|
|
1. Прибор
|
1 шт.
|
|
2. Измерительные щупы
|
2 шт.
|
|
3. Щуп с зажимом типа «Крокодил»
|
1 шт.
|
|
4. Батарея типа АА (1,5В)
|
6 шт.
|
|
5. Ремешок
|
1 шт.
|
|
6. Чемодан пластиковый
|
1 шт.
|
|
7. Руководство по эксплуатации
|
1 шт.
|
Характеристики
|
Поверка
|
2800 руб с НДС |
|
Реестр номер
|
75069-19 |
|
Дисплей
|
ЖК, двойной |
|
Модель
|
DT-5505 |
|
Звуковой сигнал
|
да |
|
Предохранители
|
500мА/1000В |
|
Защита
|
Двойная изоляция |
|
Диапазоны постоянного напряжения
|
1000В |
|
Диапазоны переменного напряжения
|
750В |
|
Диапазоны сопротивления
|
40Ом, 400Ом |
|
Проверка целостности цепи
|
да |
|
Сопротивление изоляции
|
0.125...4000МОм |
|
Зажимы
|
Тип «Крокодил» |
|
Быстродействие
|
2.5 измерения в сек |
|
Индикатор низкого заряда батареи
|
да |
|
Подсветка
|
да |
|
Индикатор перегрузки
|
да |
|
Автоматическое выключение прибора
|
~10 мин |
|
Температура эксплуатации, °C
|
0...40 |
|
Температура при хранении, °С
|
-10...60 |
|
Влажность при эксплуатации, %
|
≤80 |
|
Влажность во время хранения, %
|
≤7205x92x500 |
|
Функция вывода максимального значения MAX
|
да |
|
Функция вывода минимального значения MIN
|
да |
|
Функция удержания показаний
|
да |
|
Элемент питания
|
6x1.5 В АА |
|
Габаритные размеры, мм
|
205x92x50 |
|
Вес, г
|
603 |
|
Гарантия
|
2 года. |
