Описание

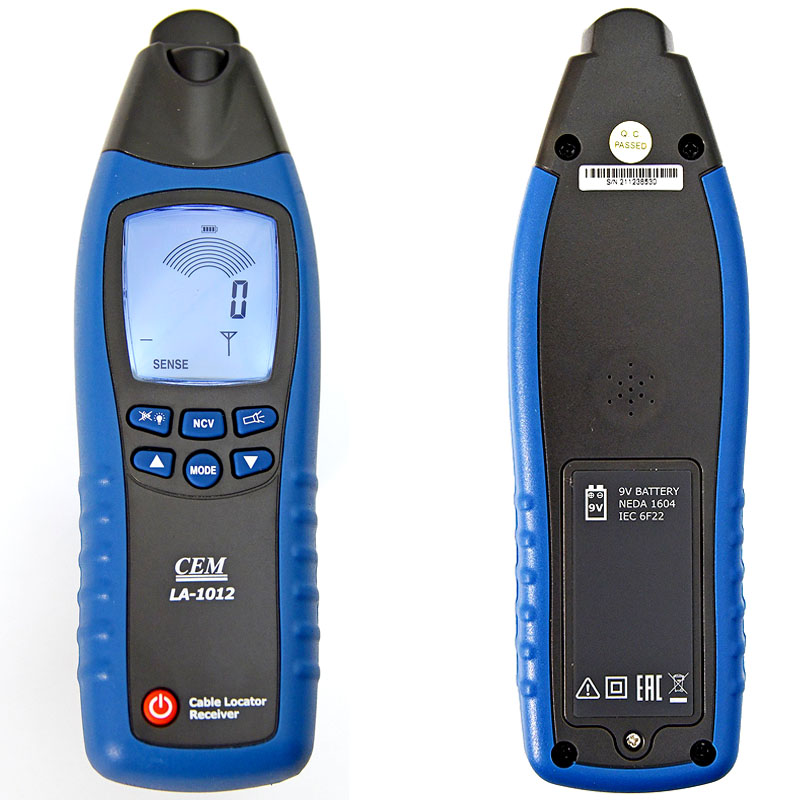

LA-1012 детектор скрытой проводки и коммуникаций (трассоискатель)
- Обнаружение любых видов проводников на глубине до 2,5 метров
- Два устройства: приёмник и передатчик
- Возможность использования нескольких передатчиков с одним приёмником
- Однополюсный и двухполюсный режимы работы
- Автоматическая или ручная регулировка чувствительности
- Бесконтактное обнаружение напряжения
- Звуковая сигнализация (с возможностью отключения)
- Встроенный фонарик
- Автоматическое отключение после 60 минут бездействия
- Графическая шкала
- Индикация низкого заряда батареи
Детектор скрытой проводки LA-1012 предназначен для поиска трубопроводоов, электропроводов под напряжением и без, предохранителей, аварийных вы- ключателей, розеток, предохранительных коробок, мест разрыва и коротко- го замыкания проводов и т.п.

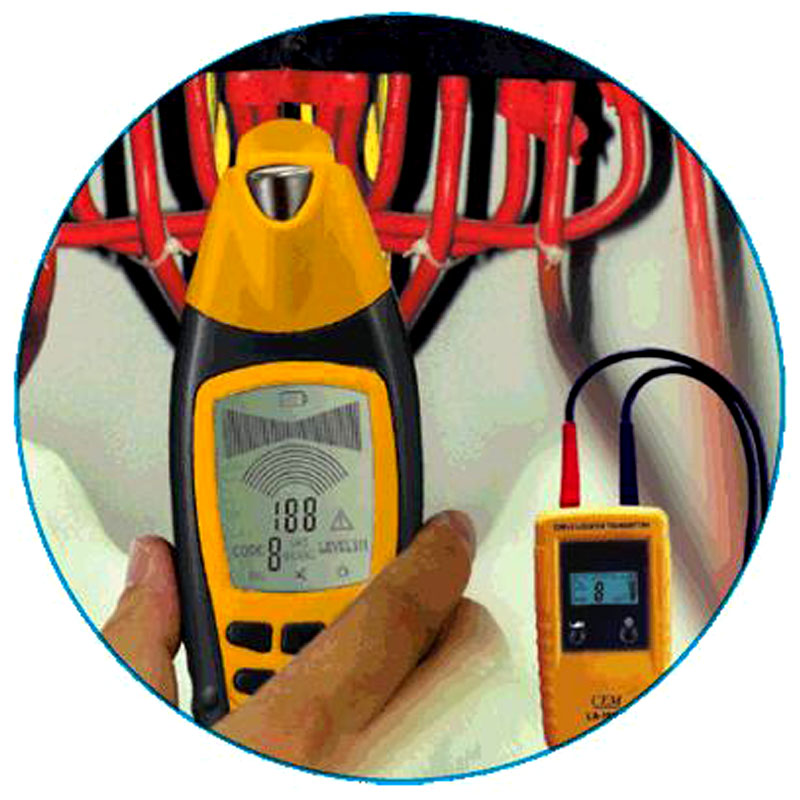

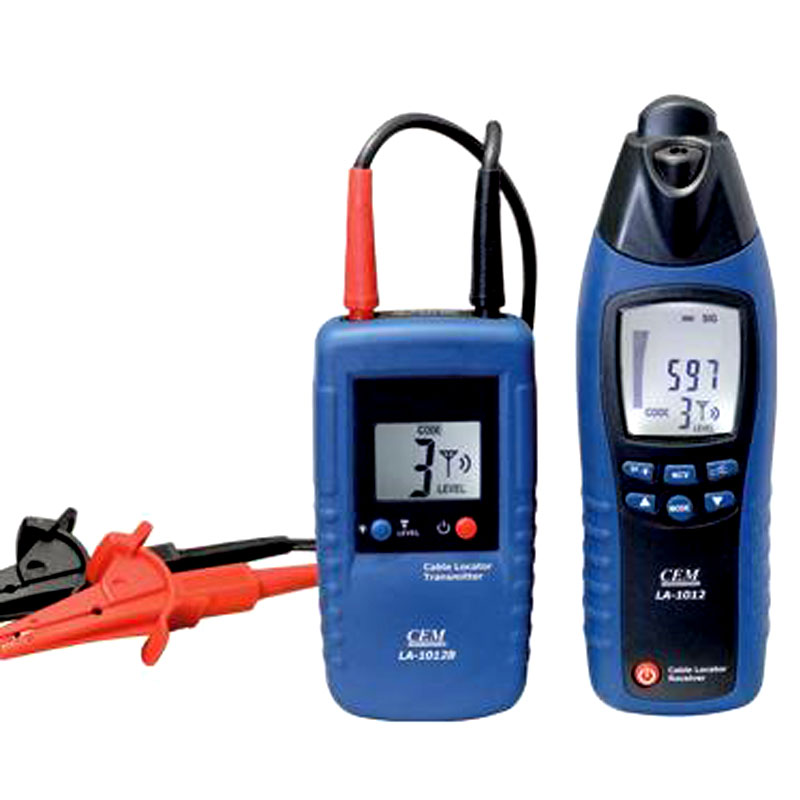

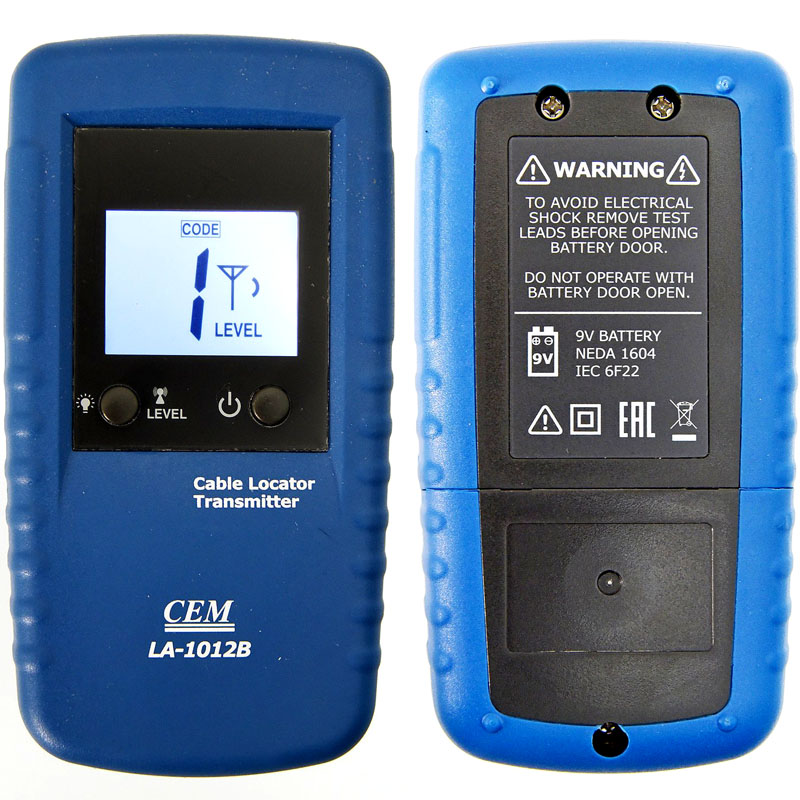

Трассоискатель состоит из приёмника и передатчика.
Трассоискатель работает по принципу электромагнитной индукции:
электромагнитное поле, создаваемое в передатчиком вокруг проводника, порождает в прово- днике электрический ток, кото- рый в свою очередь создаёт на- пряжение на катушке приёмника.
Полученный приёмником сигнал усиливается, обрабатывается, и выводится на дисплей.
Характеристики
Технические характеристики детектор скрытой проводки
|
Диапазон измерений напряжения
|
12, 50, 120, 230, 400 В
|
|
Диапазон частот
|
0 – 60 Гц
|
|
Выходной сигнал
|
125 кГц
|
|
Напряжение
|
400 В AC/DC
|
|
Глубина залегания проводника
|
0 – 2.5 м
|
|
Определение напряжения проводника
|
0 – 0.4 м
|
|
Условия эксплуатации
|
0°С – 40°С; отн. влажность: не более 80 %
|
|
Условия хранения
|
-20°С – 60°С; отн. влажность: не более 80 %
|
|
Электробезопасность
|
EN 61010-1
|
|
Защита от перенапряжений
|
CAT III 300 V
|
| Габаритные размеры и вес,приемник |
190 х 60 х 37 мм. 229 г. |
| Габаритные размеры и вес, передатчик |
128 х 68 х 30 мм. 185 г.
|

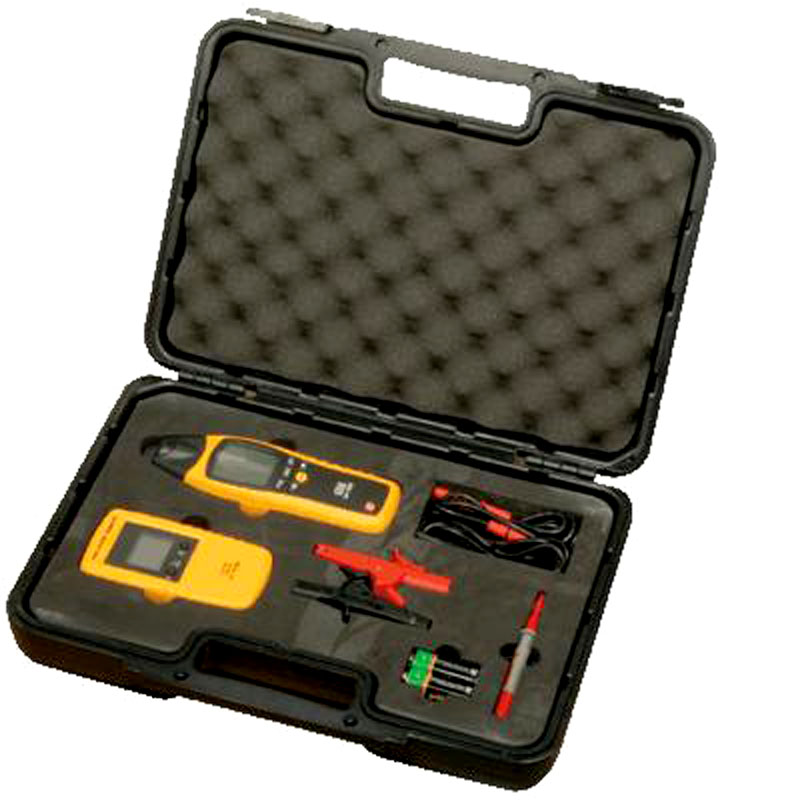

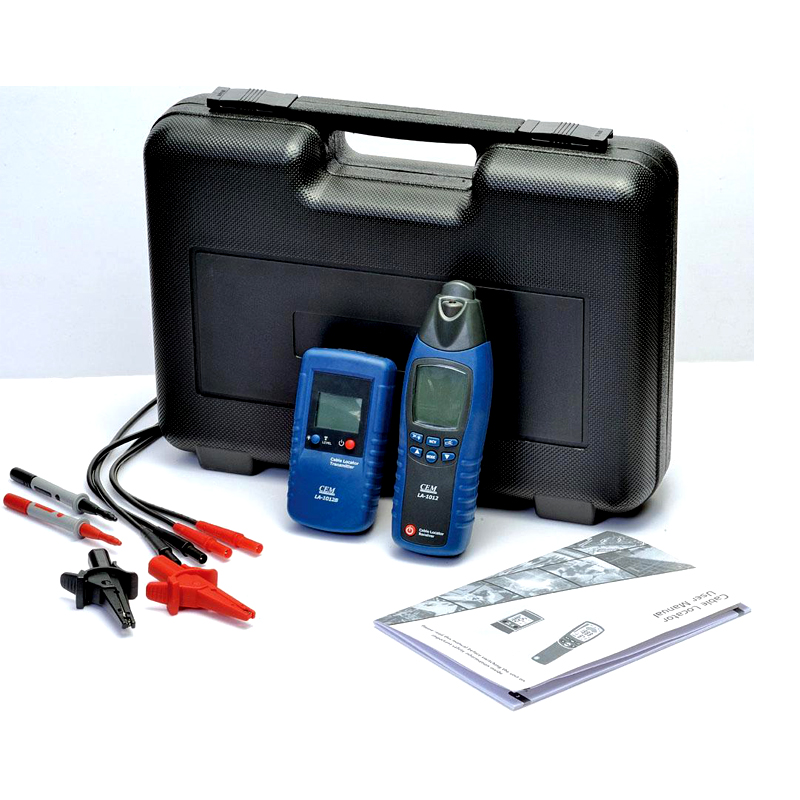

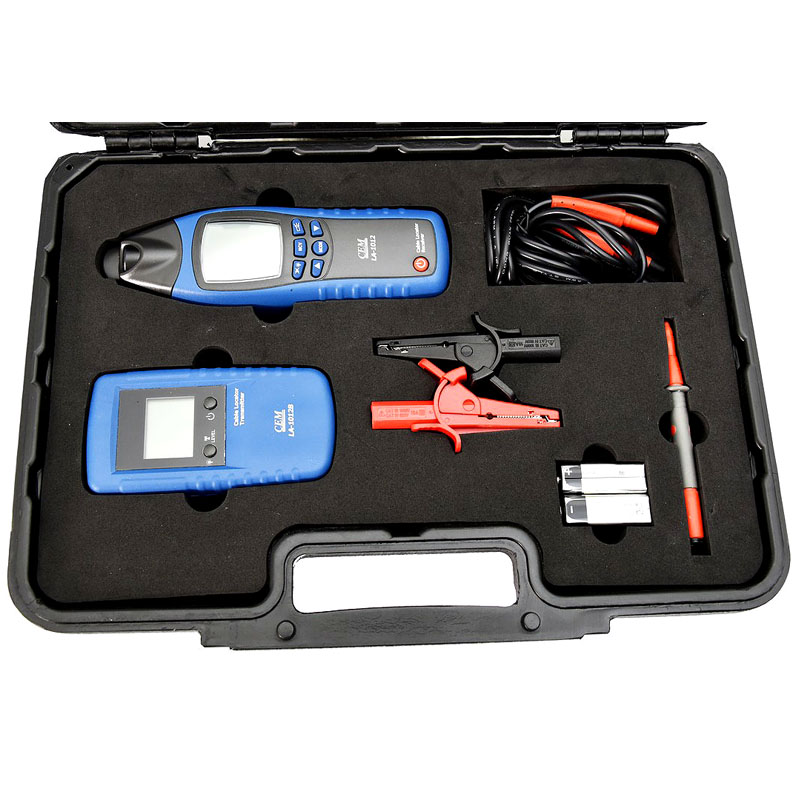

Комплект искателя скрытой проводки LA-1012:
Генератор —1 шт.;
приемник – 1 шт;
руководство по эксплуатации на русском языке – 1шт.;

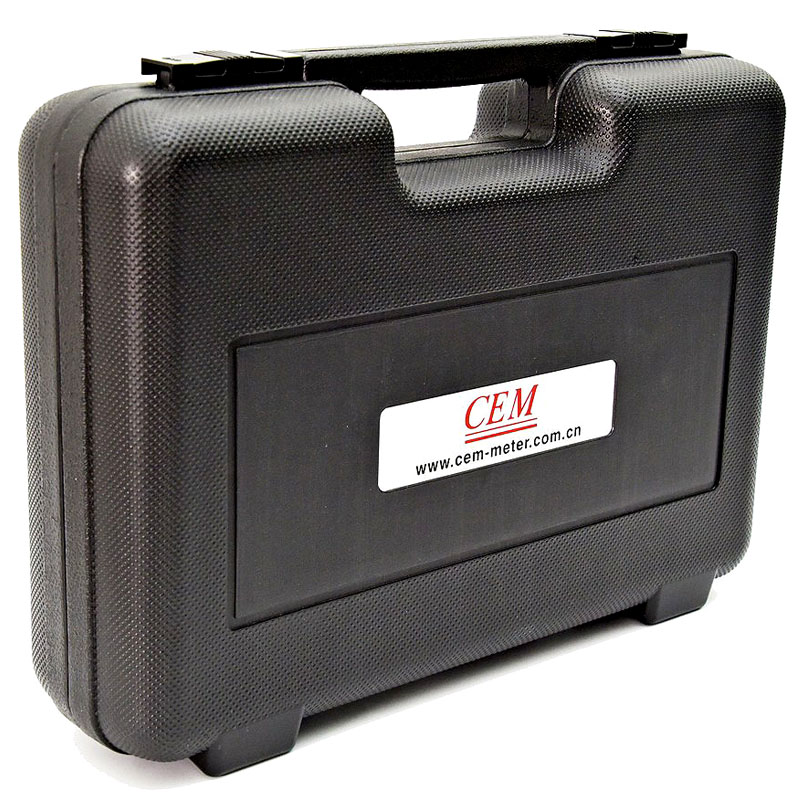

кейс для переноски трассоискателя – 1шт.;
зажимы типа „крокодил” – 2 шт.;
провода соединительные – 2 шт.;
щуп измерительный – 2 шт.

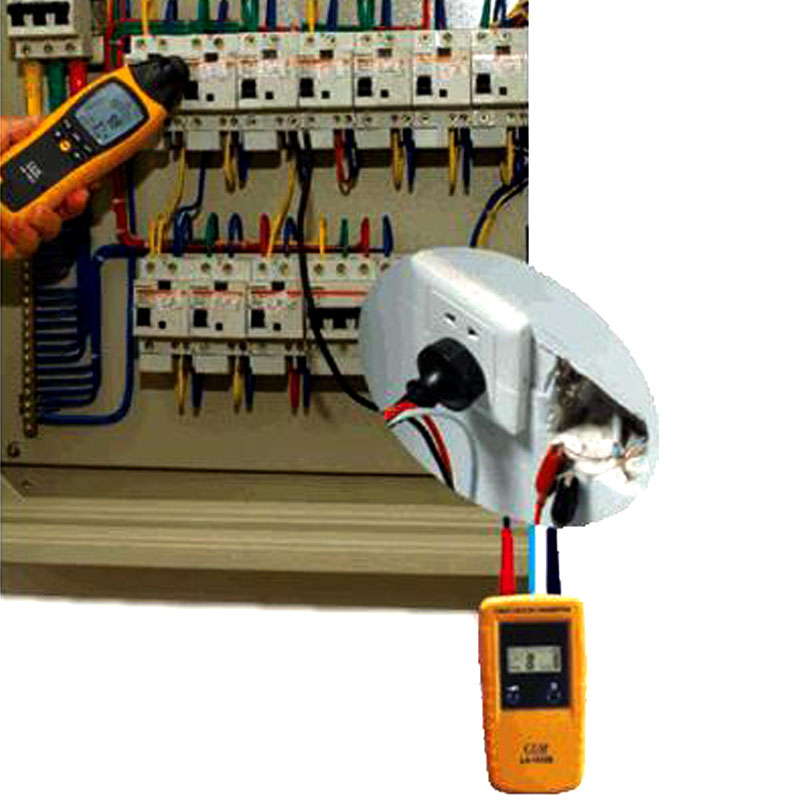

Обзор режимов работы искателя скрытой проводки LA-1012:
Однополюсный режим детектора скрытой проводки Применение:
-Обнаружение проводников, розеток, и выключателей, обнаружение обрыва проводника.
-Обнаружение обрыва проводников в изолированном многожильном кабеле
-Обнаружение обрыва проводников в изолированном многожильном кабеле с использованием двух передатчиков.
-Обнаружение проводников в земле.
-Обнаружение обрыва проводников в системе электрического обогрева полов.
Двухполюсный режим кабелеискателя Применение:
Обнаружение обрыва проводников в глубокозалегающем изолированном кабеле.
Обнаружение предохранителя.
Обнаружение короткого замыкания.
